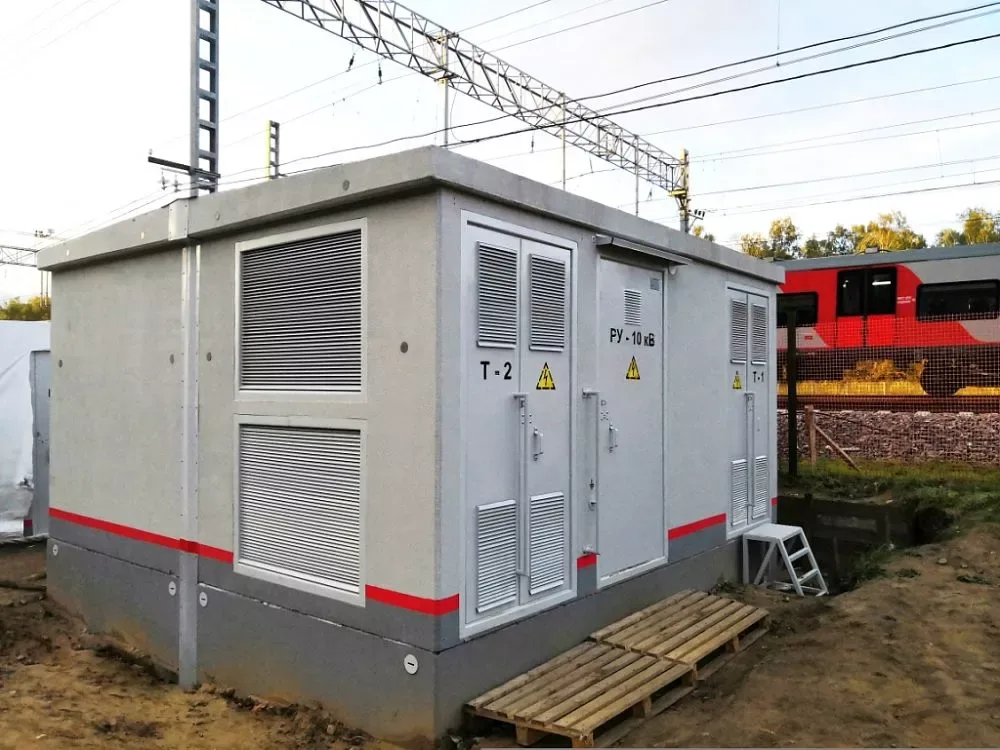

КТП — это готовый энергетический узел, который принимает электроэнергию высокого напряжения, как правило 6, 10 или 35 кВ, понижает ее до 0,4 кВ и распределяет между потребителями. Слово «комплектная» означает, что все основные элементы (ввод высокого напряжения, силовой трансформатор и распределительное устройство низшего напряжения) уже собраны заводом в единую конструкцию и поставляются как готовое решение.
КТП различаются по ряду параметров, но ключевые для заказчика — схема подключения к сети и способ установки. В статье разберем особенности тупиковых, проходных, мачтовых и столбовых подстанций, сферы их применения и критерии выбора для объектов.
По каким признакам различают КТП:
- По схеме подключения к питающей сети. КТП бывают тупиковыми и проходными. Подстанция либо замыкает линию электроснабжения (работает как конечная точка), либо встраивается в нее и передает энергию дальше (выполняет роль промежуточного звена);
- По конструктивному исполнению и способу установки. КТП бывают наземными, мачтовыми или столбовыми. Они крепятся на опоре линии электропередачи, устанавливаются на фундаменте или специальной несущей конструкции.
Тупиковые КТП (КТП-Т). Конец линии
Принцип работы. В тупиковой КТП питающий кабель или воздушная линия подходят только с одной стороны. Электроэнергия поступает на подстанцию, преобразуется трансформатором и распределяется по потребителям. Дальше по линии питание не передается.
Конструкция. КТП-Т состоит из трех отсеков в одном металлическом корпусе: секция ввода высшего напряжения (ВН), трансформаторный отсек, секция низшего напряжения (НН) с автоматическими выключателями и фидерами.
Где применяется. Тупиковые КТП — самый распространенный тип. Они подходят для объектов, подключенных к одной питающей линии радиальным способом. К ним относят производственные цеха и склады, строительные площадки, насосные станции, жилые кварталы и поселки, сельскохозяйственные объекты.
Мощности и напряжения. Стандартный диапазон мощностей — от 25 до 2500 кВА. Напряжение питающей сети — 6 или 10 кВ (реже 35 кВ). Напряжение на стороне НН — 0,4 кВ.
Плюсы и ограничения. Главные преимущества — простота схемы, относительно невысокая стоимость и удобство эксплуатации. Основное ограничение — отсутствие резервирования по вводу. Если происходит авария на питающей линии, объект остается без электроснабжения до устранения повреждения.
GGRN Electro производит тупиковые КТП в широком диапазоне мощностей — от 25 до 2500 кВА, в различных климатических исполнениях. Смотреть КТП-Т.
Проходные КТП (КТП-П). Подстанция в середине линии
Принцип работы. В проходной КТП линия не заканчивается на подстанции. Она входит с одной стороны и выходит с другой, поэтому подстанция включается в магистральную или кольцевую схему электроснабжения. Питание подается с любого направления.
Конструкция. Главное отличие КТП-П от тупиковой подстанции — наличие двух секций ввода высокого напряжения. Одна отвечает за входящую линию, вторая — за выходящую. Секция низшего напряжения при этом может быть стандартной или усиленной в зависимости от числа потребителей и схемы распределения нагрузки.
Где применяется. Проходные КТП используют там, где несколько подстанций объединены в магистральную или кольцевую схему. На промышленных предприятиях с разветвленной сетью, городских распределительных сетях, протяженных линиях электроснабжения поселков и дачных массивов, объектах с несколькими независимыми секциями нагрузки.
Мощности и напряжения. По мощности и напряжению проходные КТП обычно находятся в том же диапазоне, что и тупиковые: от 25 до 2500 кВА, с напряжением ВН 6 или 10 кВ и напряжением НН 0,4 кВ.
Преимущество перед тупиковыми. Кольцевая схема с проходными КТП обеспечивает более высокую надежность электроснабжения. При аварии на одном участке линии нагрузку можно перевести на питание с другого направления, не дожидаясь ремонта.
Плюсы и ограничения. Более гибкая схема электроснабжения и повышенная надежность. Из минусов — сложнее в проектировании и дороже тупиковой, так как требует двух вводных ячеек на стороне ВН.
Подбор между КТП-Т и КТП-П зависит от схемы электроснабжения, разработанной проектной организацией. Специалисты GGRN Electro помогут определиться с типом под ваш объект, для этого запросите консультацию.
Мачтовые КТП (КТП-М). Подстанция на отдельной опоре
Принцип работы. Мачтовая КТП — это подстанция, в которой трансформатор и часть оборудования размещаются на специальной несущей конструкции — мачте. Электроэнергия поступает по воздушной линии, преобразуется и распределяется потребителям, а само оборудование находится на высоте не менее 4,5 м, что снижает риск несанкционированного доступа.
Конструкция. В отличие от наземных КТП, КТП-М обычно не имеет полноценного закрытого корпуса в классическом исполнении. Трансформатор, предохранители, разъединители, ограничители перенапряжений и элементы защиты монтируются на металлической опоре или несущей раме. Часть узлов может быть закрыта кожухами или шкафами.
Где применяется. Мачтовые подстанции — частое решение для сельской электрификации и небольших распределенных нагрузок. Сюда относят электроснабжение деревень, дачных поселков и фермерских хозяйств, небольших производственных или складских объектов, насосных станций и ирригационных систем, временного электроснабжения строительных площадок.
Мощности и напряжения. Обычно мачтовые КТП применяются в диапазоне от 25 до 400 кВА. Такой формат удобен, когда не требуется большая мощность и нет необходимости устанавливать крупную наземную подстанцию.
Плюсы и ограничения. Плюсы КТП-М — компактность, быстрый монтаж, отсутствие необходимости в фундаменте и сравнительно невысокая стоимость. Ограничения заключаются в открытом исполнении, небольшом диапазоне мощностей и в обслуживании оборудования на высоте.
GGRN Electro изготавливает мачтовые КТП в оцинкованных корпусах с порошковым покрытием, с возможностью нанесения логотипа заказчика. Выбрать КТП-М.
Столбовые КТП (КТП-С). Компактное решение на опоре ЛЭП
Чем столбовая КТП отличается от мачтовой. Столбовая КТП крепится прямо на опорах ВЛ без дополнительной конструкции. Мачтовая устанавливается на отдельной стальной опорной конструкции, не связанной с ВЛ.
Принцип работы. Столбовая КТП принимает электроэнергию, преобразует напряжение и распределяет его по потребителям. Основное отличие не в электрической схеме, а в способе монтажа. Оборудование устанавливается на опоре ЛЭП.
Конструкция. КТП-С размещается на железобетонных, металлических или деревянных опорах ВЛ либо на конструкциях, жестко связанных с ними. Это компактное решение, встроенное в существующую опорную инфраструктуру. Трансформатор и основная аппаратура крепятся на опору или на монтажную металлоконструкцию.
Где применяется. Столбовые КТП обычно используются для сельских и поселковых сетей, СНТ и дачных массивов, фермерских объектов, локальных насосных станций, небольших распределенных нагрузок и участков, где уже есть воздушная линия и нет площадки под наземную КТП.
Мощности и напряжения. Обычно КТП-С применяются в диапазоне от 16 до 250 кВА. Она рассчитана на небольшие нагрузки и часто используется для сокращения строительных работ.
Плюсы и ограничения. Преимущества столбовой КТП — максимальная компактность, экономичность, простота размещения на существующих опорах. Ограничения — небольшая мощность, открытый способ размещения и зависимость от характеристик конкретной линии и опоры.
GGRN Electro производит столбовые КТП в стандартном и оцинкованном исполнении с поставкой в комплекте с металлоконструкциями для монтажа. Смотреть КТП-С.
Выбор КТП зависит от схемы питания, мощности, условий монтажа и требований проекта. Тупиковые подходят для простых радиальных схем, проходные — для более надежных сетей, мачтовые и столбовые — когда нужны компактность и минимум строительных работ.
