Тупиковые комплектные трансформаторные подстанции (КТП-Т)
Ищете надежное электрощитовое оборудование? Мы производим КТП, КСО, ЩО-70, ГРЩ, ПКУ, КРУ, ВРУ, ШРС, ПР, ОЩ и шкафы РЗА, готовые к поставке и под заказ. Поможем выбрать нужную комплектацию под ваш объект. Инженеры подготовят расчет за 1 рабочий день.
Комплектная трансформаторная подстанция КТП-Т-К 25 кВА
- Мощность: 25 кВА
- Исполнение: Тупиковое
- Ввод ВН: Воздушный, Кабельный
- Ввод НН: Кабельный, Воздушный
- Коммутационные аппараты: ВНА, ВНР, РЛНД
- Климатическое исполнение: У1, УХЛ1, ХЛ1
Комплектная трансформаторная подстанция КТП-Т-К 40 кВА
- Исполнение: Тупиковое
- Ввод ВН: Воздушный, Кабельный
- Ввод НН: Кабельный, Воздушный
- Коммутационные аппараты: ВНА, ВНР, РЛНД
- Климатическое исполнение: У1, УХЛ1, ХЛ1
- Мощность: 40 кВА
Комплектная трансформаторная подстанция КТП-Т-К 63 кВА
- Исполнение: Тупиковое
- Ввод ВН: Воздушный, Кабельный
- Ввод НН: Кабельный, Воздушный
- Коммутационные аппараты: ВНА, ВНР, РЛНД
- Климатическое исполнение: У1, УХЛ1, ХЛ1
- Мощность: 63 кВА
Комплектная трансформаторная подстанция КТП-Т-К 100 кВА
- Исполнение: Тупиковое
- Ввод ВН: Воздушный, Кабельный
- Ввод НН: Кабельный, Воздушный
- Коммутационные аппараты: ВНА, ВНР, РЛНД
- Климатическое исполнение: У1, УХЛ1, ХЛ1
- Мощность: 100 кВА

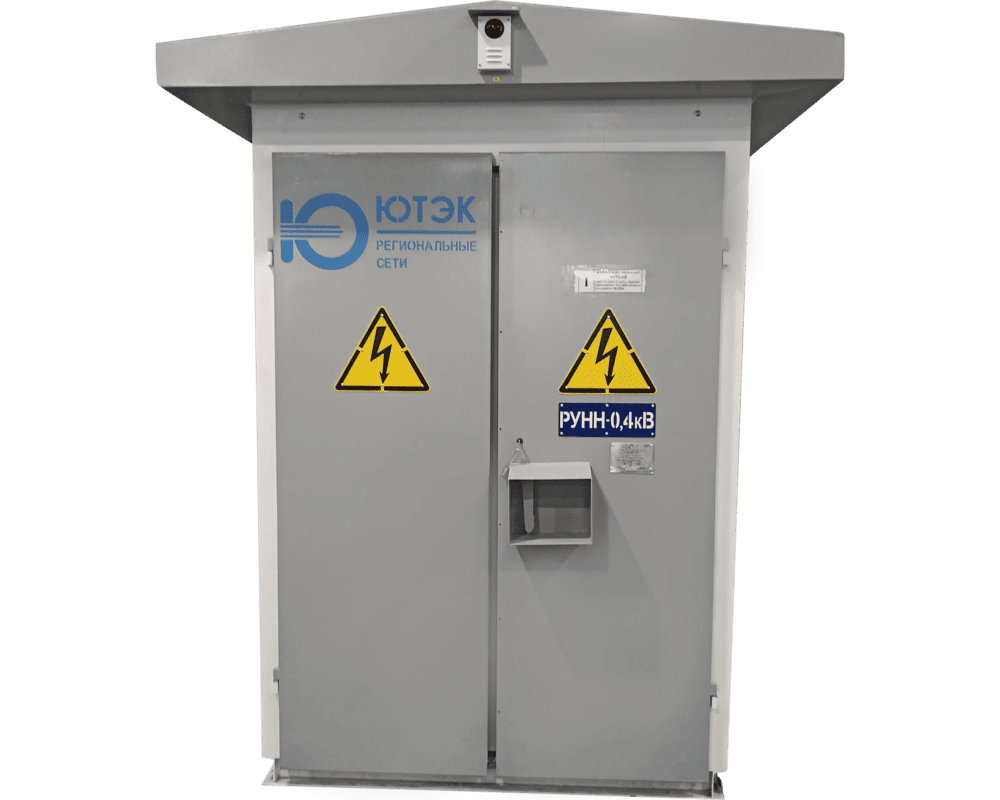

Комплектная трансформаторная подстанция КТП-Т-К 160 кВА
- Исполнение: Тупиковое
- Ввод ВН: Воздушный, Кабельный
- Ввод НН: Кабельный, Воздушный
- Коммутационные аппараты: ВНА, ВНР, РЛНД
- Климатическое исполнение: У1, УХЛ1, ХЛ1
- Мощность: 160 кВА
Комплектная трансформаторная подстанция КТП-Т-К 250 кВА
- Исполнение: Тупиковое
- Ввод ВН: Воздушный, Кабельный
- Ввод НН: Кабельный, Воздушный
- Коммутационные аппараты: ВНА, ВНР, РЛНД
- Климатическое исполнение: У1, УХЛ1, ХЛ1
- Мощность: 250 кВА
Комплектная трансформаторная подстанция КТП-Т-К 400 кВА
- Исполнение: Тупиковое
- Ввод ВН: Воздушный, Кабельный
- Ввод НН: Кабельный, Воздушный
- Коммутационные аппараты: ВНА, ВНР, РЛНД
- Климатическое исполнение: У1, УХЛ1, ХЛ1
- Мощность: 400 кВА
Комплектная трансформаторная подстанция КТП-Т-К 630 кВА
- Исполнение: Тупиковое
- Ввод ВН: Воздушный, Кабельный
- Ввод НН: Кабельный, Воздушный
- Коммутационные аппараты: ВНА, ВНР, РЛНД
- Климатическое исполнение: У1, УХЛ1, ХЛ1
- Мощность: 630 кВА
Комплектная трансформаторная подстанция КТП-Т-К 1000 кВА
- Исполнение: Тупиковое
- Ввод ВН: Воздушный, Кабельный
- Ввод НН: Кабельный, Воздушный
- Коммутационные аппараты: ВНА, ВНР, РЛНД
- Климатическое исполнение: У1, УХЛ1, ХЛ1
- Мощность: 1000 кВА
Комплектная трансформаторная подстанция КТП-Т-К 1250 кВА
- Исполнение: Тупиковое
- Ввод ВН: Воздушный, Кабельный
- Ввод НН: Кабельный, Воздушный
- Коммутационные аппараты: ВНА, ВНР, РЛНД
- Климатическое исполнение: У1, УХЛ1, ХЛ1
- Мощность: 1250 кВА
Комплектная трансформаторная подстанция КТП-Т-К 1600 кВА
- Исполнение: Тупиковое
- Ввод ВН: Воздушный, Кабельный
- Ввод НН: Кабельный, Воздушный
- Коммутационные аппараты: ВНА, ВНР, РЛНД
- Климатическое исполнение: У1, УХЛ1, ХЛ1
- Мощность: 1600 кВА
Комплектная трансформаторная подстанция КТП-Т-К 2000 кВА
- Исполнение: Тупиковое
- Ввод ВН: Воздушный, Кабельный
- Ввод НН: Кабельный, Воздушный
- Коммутационные аппараты: ВНА, ВНР, РЛНД
- Климатическое исполнение: У1, УХЛ1, ХЛ1
- Мощность: 2000 кВА
Комплектная трансформаторная подстанция КТП-Т-К 2500 кВА
- Исполнение: Тупиковое
- Ввод ВН: Воздушный, Кабельный
- Ввод НН: Кабельный, Воздушный
- Коммутационные аппараты: ВНА, ВНР, РЛНД
- Климатическое исполнение: У1, УХЛ1, ХЛ1
- Мощность: 2500 кВА
Описание
Тупиковые комплектные трансформаторные подстанции (КТП-Т) применяются на объектах, где питание подводится с одной стороны, а отходящие линии направлены в одном направлении. Это классическое решение для промышленных площадок, складов, небольших производств, строительных объектов и участков с простыми схемами электроснабжения. КТП-Т обеспечивают понижение напряжения 6–10 кВ до 0,4 кВ и надёжно питают оборудование мощностью от 25 до 2500 кВА.
GGRN Electro производит КТП-Т на собственном заводе - мы проектируем подстанции под конкретный объект, подбираем трансформаторы нужного типа (ТМГ, ТМГСУ, ТСЗ, ТСЛ), рассчитываем схему РУВН и РУНН и учитываем требования сетевой организации. Подстанции комплектуются качественной ошиновкой, автоматами, разъединителями, защитой и проходят полные электрические испытания. Конструкция корпуса доступна в мачтовом, киосковом и блоковом исполнении.
Вы можете заказать КТП-Т напрямую у производителя, что ускорит сроки поставки и сократит бюджет проекта. Оставьте заявку - инженер подготовит расчёт по мощности, компоновке и конфигурации под ваши техусловия. Мы обеспечим поставку, монтаж и пусконаладку «под ключ».
