Главный распределительный щит (ГРЩ) представляет собой электротехническое устройство, предназначенное для приема электроэнергии от источника питания и ее распределения между внутренними потребителями объекта. Он является центральным элементом системы электроснабжения на стороне низкого напряжения.
Через ГРЩ осуществляется питание всех основных электрических нагрузок, а также контроль и управление распределением электроэнергии внутри здания или промышленного объекта.
Назначение и функции
Основная функция ГРЩ заключается в распределении электроэнергии между различными линиями и потребителями. Он обеспечивает защиту электрических цепей, управление нагрузками и контроль параметров сети.
ГРЩ также выполняет функции ввода электроэнергии на объект и может обеспечивать секционирование системы для повышения надежности электроснабжения.
Место в системе электроснабжения
Главный распределительный щит устанавливается на вводе электроэнергии в здание или на объект и является связующим звеном между внешней сетью и внутренними распределительными устройствами.
От ГРЩ питание передается на распределительные щиты, панели и отдельные линии, обеспечивая работу всех инженерных систем и оборудования.
Конструктивные особенности

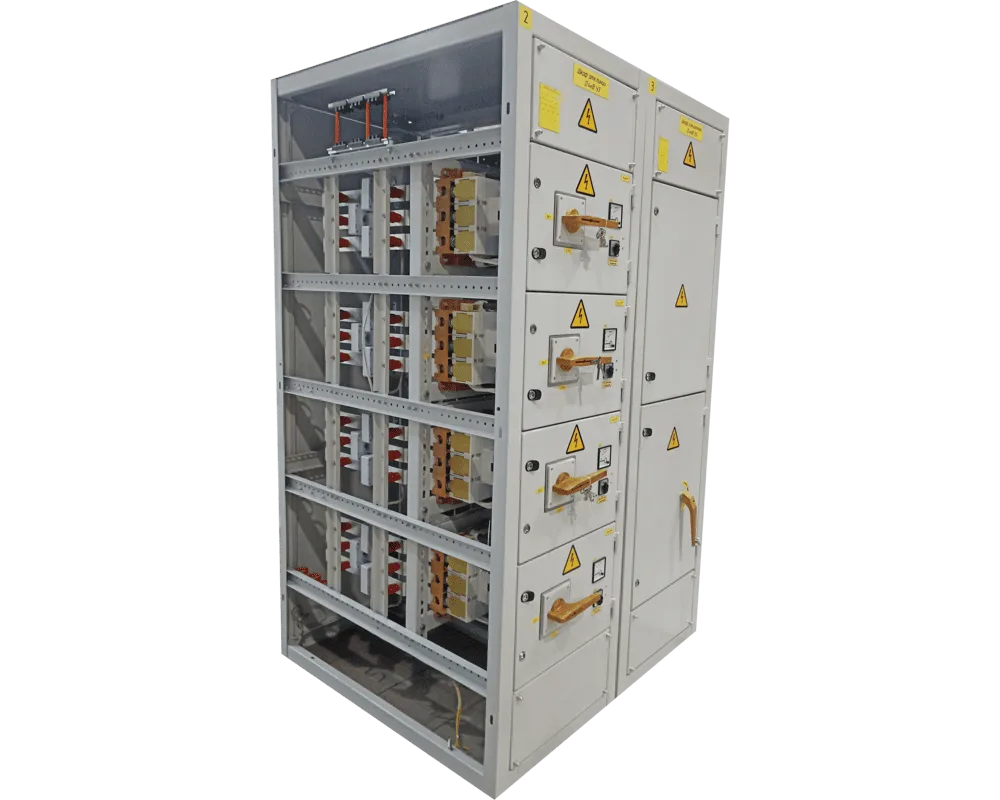

ГРЩ представляет собой шкаф или группу шкафов, внутри которых размещено электротехническое оборудование. Конструкция может быть выполнена в виде секций, объединенных в единую систему.
Секционирование позволяет разделять нагрузку и повышать надежность работы за счет возможности резервирования.
Состав оборудования
В состав главного распределительного щита входят основные элементы, обеспечивающие его работу:
- вводные и секционные автоматические выключатели
- распределительные аппараты
- шины и соединительные элементы
- измерительные приборы
- устройства защиты и автоматики
Компоновка оборудования зависит от схемы электроснабжения и требований к нагрузке.
Область применения
ГРЩ используются в жилых, административных и промышленных зданиях, а также на объектах инфраструктуры. Они применяются в системах, где требуется централизованное распределение электроэнергии и управление нагрузками.
Такие щиты являются обязательным элементом современных систем электроснабжения и обеспечивают их устойчивую работу.
