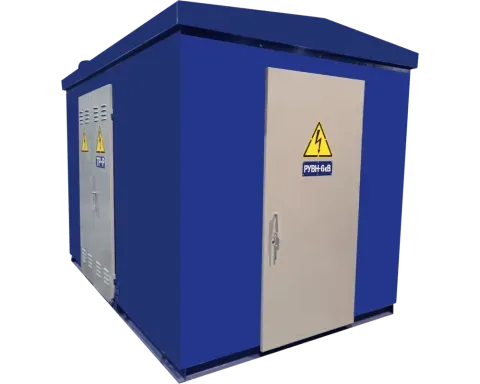

Комплектная трансформаторная подстанция (КТП) представляет собой электротехническое устройство, предназначенное для приема электроэнергии высокого напряжения, ее преобразования до необходимого уровня и последующего распределения потребителям. Такие подстанции применяются как промежуточное звено между сетями электроснабжения и конечными нагрузками.
Конструктивно КТП выполняется в виде законченного изделия, включающего все необходимые элементы для работы в составе электрической сети. Это позволяет сократить сроки монтажа и упростить ввод в эксплуатацию по сравнению с разрозненными решениями.
Назначение и задачи
Основная задача комплектной трансформаторной подстанции заключается в понижении напряжения и обеспечении стабильного электроснабжения подключенных объектов. КТП принимает электроэнергию от линий среднего или высокого напряжения и преобразует ее до уровня, пригодного для использования оборудованием и инженерными системами.
Дополнительно подстанции выполняют функции распределения нагрузки, защиты электрических цепей и обеспечения безопасной эксплуатации сети. В зависимости от конфигурации могут применяться различные схемы питания и резервирования.
Устройство и состав
Состав КТП определяется ее назначением и условиями эксплуатации, однако в большинстве случаев включает несколько основных элементов:
- силовой трансформатор, обеспечивающий преобразование уровня напряжения
- распределительное устройство высокого напряжения, предназначенное для приема электроэнергии
- распределительное устройство низкого напряжения, через которое осуществляется питание потребителей
- системы защиты, автоматики и управления
- корпус или оболочка, обеспечивающая защиту оборудования от внешних воздействий
Все элементы объединены в единую конструкцию, что обеспечивает согласованную работу оборудования и упрощает техническое обслуживание.
Конструктивные особенности и принцип работы
Работа КТП основана на приеме электроэнергии через ввод высокого напряжения с последующей передачей на силовой трансформатор. После понижения напряжения энергия поступает в распределительное устройство низкого напряжения, откуда распределяется по линиям к потребителям.
Конструктивное исполнение подстанции может различаться в зависимости от условий размещения. Используются как внутренние, так и наружные варианты, включая киосковые, блочные и контейнерные решения. При этом все элементы размещаются с учетом требований безопасности, удобства обслуживания и надежности работы.
Виды комплектных трансформаторных подстанций
КТП классифицируются по различным признакам, включая схему подключения, конструктивное исполнение и количество трансформаторов. Наиболее распространено разделение по типу присоединения к сети и характеру электроснабжения.
В зависимости от задач и условий эксплуатации применяются тупиковые, проходные, мачтовые, столбовые и другие виды подстанций. Каждый тип имеет свои особенности, влияющие на область применения и требования к установке.
Область применения
Комплектные трансформаторные подстанции широко используются в системах электроснабжения промышленных предприятий, жилых комплексов, торговых объектов и инфраструктуры. Они применяются как для постоянных, так и для временных схем электроснабжения.
Также КТП востребованы на строительных площадках, в сельском хозяйстве и на удаленных объектах, где требуется автономное или локальное распределение электроэнергии.
Особенности выбора и эксплуатации
При выборе комплектной трансформаторной подстанции учитываются мощность подключаемой нагрузки, уровень входного и выходного напряжения, условия размещения и требования к надежности электроснабжения. Важное значение имеют климатические условия, способ установки и необходимость резервирования.
Эксплуатация КТП требует регулярного технического обслуживания, контроля состояния оборудования и соблюдения требований электробезопасности. От корректного подбора и обслуживания подстанции зависит стабильность работы всей системы электроснабжения.
