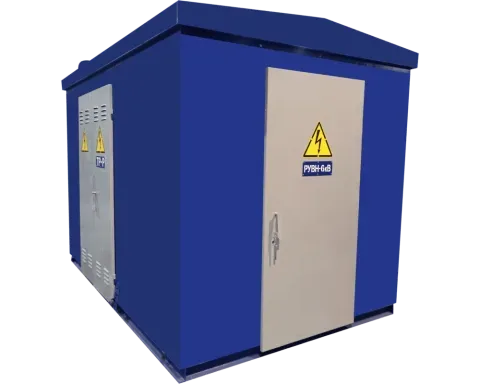

Проходная комплектная трансформаторная подстанция (КТП-П) представляет собой тип подстанции, который одновременно выполняет функции преобразования напряжения и транзита электроэнергии. В отличие от тупиковых решений, такая подстанция включается в линию и обеспечивает передачу мощности к следующим участкам сети.
Подстанция данного типа используется в случаях, когда требуется последовательное подключение нескольких объектов или построение распределенной схемы электроснабжения.
Назначение и особенности применения
КТП-П предназначена для понижения напряжения и одновременного распределения электроэнергии между локальными потребителями и следующими участками сети. Это делает ее важным элементом при построении протяженных линий электроснабжения.
Такие подстанции применяются на промышленных площадках, в распределительных сетях населенных пунктов и на объектах с последовательным подключением нагрузок.
Схема работы
Проходная подстанция включается в разрыв линии и имеет как входящий, так и исходящий ввод высокого напряжения. Электроэнергия поступает на подстанцию, часть ее используется для питания подключенных нагрузок, а оставшаяся передается дальше по линии.
Такая схема позволяет организовать гибкое распределение мощности и подключение нескольких подстанций в единую цепь.
Конструктивные особенности
Состав КТП-П включает стандартные элементы комплектной подстанции, однако дополнительно предусматривается возможность транзита электроэнергии:
- силовой трансформатор
- распределительное устройство высокого напряжения с входом и выходом
- распределительное устройство низкого напряжения
- коммутационные аппараты для организации транзита
Наличие дополнительных вводов и коммутационных элементов усложняет конструкцию по сравнению с тупиковыми подстанциями.
Отличия от тупиковых подстанций
Основное отличие КТП-П заключается в возможности передачи электроэнергии дальше по сети. В тупиковой схеме подстанция является конечной точкой, тогда как проходная подстанция включается в цепь и участвует в распределении мощности между несколькими узлами.
Это влияет на требования к оборудованию, схемам защиты и организации эксплуатации.
Область применения
Проходные комплектные трансформаторные подстанции применяются в распределительных сетях с последовательной структурой, где необходимо подключение нескольких объектов вдоль линии. Они используются на промышленных предприятиях, в жилых районах и в инфраструктурных проектах.
Такие решения позволяют эффективно распределять нагрузку и упрощают развитие электрической сети при подключении новых потребителей.
