Пункт распределительный (ПР) представляет собой электротехническое устройство, предназначенное для приема электроэнергии и ее распределения между отдельными линиями и группами потребителей. Он используется в системах электроснабжения на стороне низкого напряжения и устанавливается вблизи зон потребления.
Пункты распределительные применяются там, где требуется организовать локальное распределение электроэнергии без установки полноценного распределительного шкафа.
Назначение и функции
Основной задачей ПР является подача электроэнергии к группам потребителей и защита линий от перегрузок и коротких замыканий. Устройство обеспечивает возможность независимого управления отдельными линиями и их оперативного отключения.
Питание на пункт распределительный подается от вводно-распределительного устройства ВРУ или распределительного щита объекта.
Конструктивные особенности

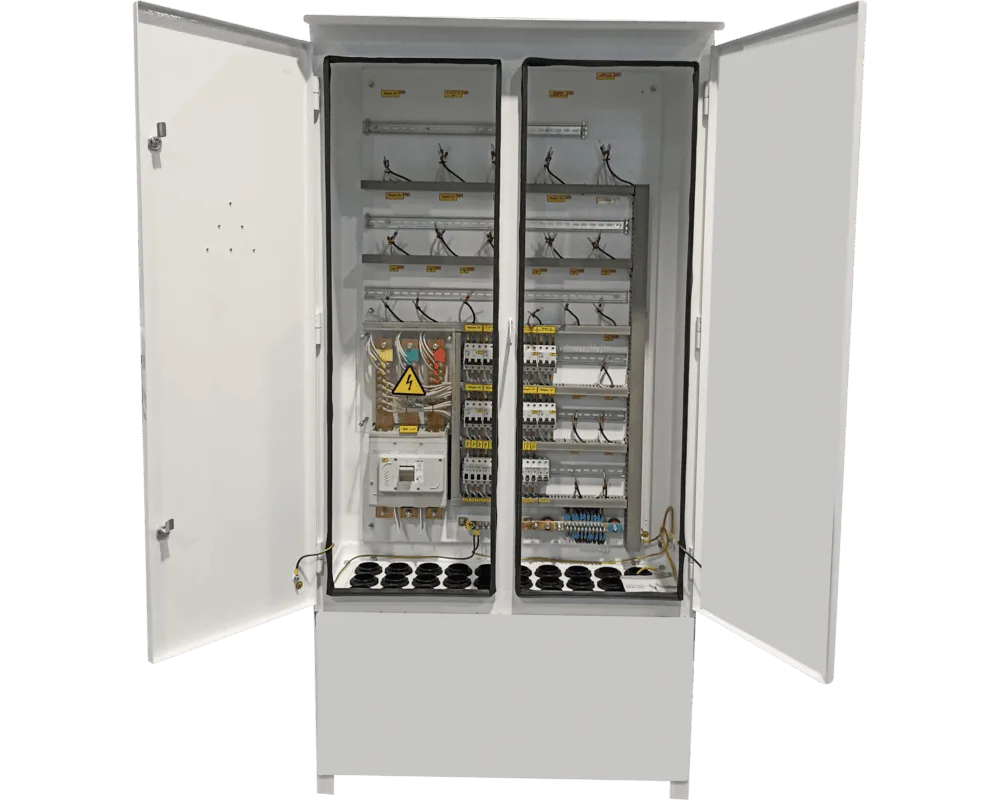

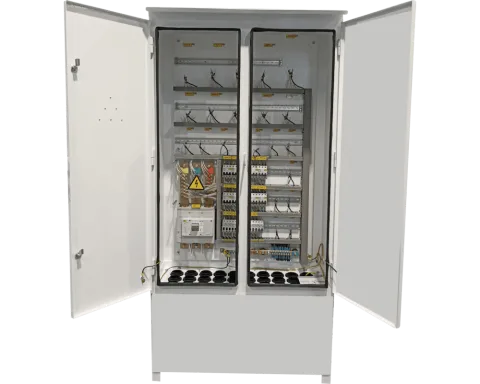

ПР выполняется в виде металлического корпуса с размещенным внутри электрооборудованием. Конструкция предусматривает настенное или напольное исполнение в зависимости от условий установки.
Степень защиты корпуса подбирается с учетом условий эксплуатации — для установки в нормальных помещениях или в условиях повышенной влажности и запыленности.
Состав оборудования
В состав пункта распределительного входят основные элементы:
- вводной автоматический выключатель
- групповые автоматические выключатели или предохранители
- нулевая шина и шина заземления
- соединительные шины и элементы
Конфигурация оборудования определяется количеством отходящих линий и характеристиками подключаемой нагрузки.
Отличие от распределительных шкафов
По своему назначению ПР схож с распределительными шкафами, однако отличается более компактным исполнением и меньшим количеством отходящих линий. Он применяется в случаях, когда не требуется полноценный шкаф, но необходимо организовать локальное распределение.
Для объектов с повышенными нагрузками и большим числом линий используются силовые распределительные шкафы СРС, обеспечивающие подключение энергоемкого оборудования.
Область применения
Пункты распределительные применяются в жилых, административных и промышленных зданиях, на строительных площадках и объектах инфраструктуры. Они используются для питания отдельных помещений, участков или групп потребителей.
ПР востребованы в системах, где требуется гибкая организация электроснабжения с возможностью оперативного управления отдельными линиями. Актуальные модели представлены в каталоге пунктов распределительных ПР.
