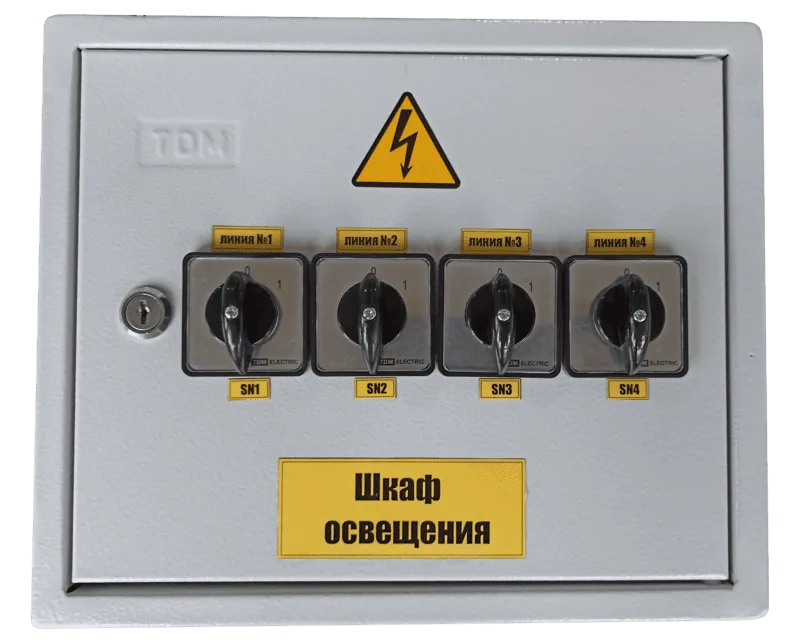

Щиток осветительный ОЩ представляет собой электротехническое устройство, предназначенное для распределения электроэнергии и управления осветительными сетями. Он используется в системах электроснабжения на стороне низкого напряжения и обеспечивает питание групп осветительных приборов.
Щитки данного типа устанавливаются в жилых, административных и производственных зданиях и являются конечным звеном в системе распределения электроэнергии.
Назначение и функции
Основной задачей ОЩ является распределение электроэнергии между группами осветительных нагрузок и защита линий от перегрузок и коротких замыканий. Щиток обеспечивает возможность независимого отключения отдельных групп освещения. Питание на щиток подается от вводно-распределительного устройства ВРУ или распределительного щита объекта.
Помимо распределения, щиток выполняет функции защиты и коммутации осветительных цепей, обеспечивая безопасную эксплуатацию сети.
Конструктивные особенности
ОЩ выполняется в виде металлического корпуса с размещенным внутри электрооборудованием. Конструкция предусматривает настенное исполнение и обеспечивает удобный доступ к элементам для обслуживания и замены.
Степень защиты корпуса выбирается в зависимости от условий эксплуатации и требований к помещению, в котором устанавливается щиток.
Состав оборудования
В состав осветительного щитка ОЩ входят основные элементы:
- вводной автоматический выключатель
- групповые автоматические выключатели
- нулевая шина и шина заземления
- соединительные элементы и шины
Количество отходящих линий определяется конфигурацией щитка и составляет 3, 6, 9 или 12 групп в зависимости от исполнения.
Технические характеристики
Щитки осветительные ОЩ рассчитаны на номинальное напряжение 380/230 В и применяются в сетях переменного тока частотой 50 Гц. Номинальный ток групповых автоматических выключателей составляет 16, 20 или 25 А в зависимости от исполнения.
Параметры щитка подбираются исходя из суммарной нагрузки осветительных групп и требований к схеме электроснабжения объекта.
Область применения
Осветительные щитки ОЩ применяются в жилых домах, офисных и административных зданиях, производственных помещениях и объектах инфраструктуры. Они устанавливаются там, где требуется организовать групповое управление осветительными нагрузками.
Для помещений с повышенной влажностью или специальными условиями эксплуатации применяются модификации щитков осветительных ОЩВ с повышенной степенью защиты. Актуальные модели представлены в каталоге щитков осветительных ОЩ, ОЩВ и ОЩВУ.
