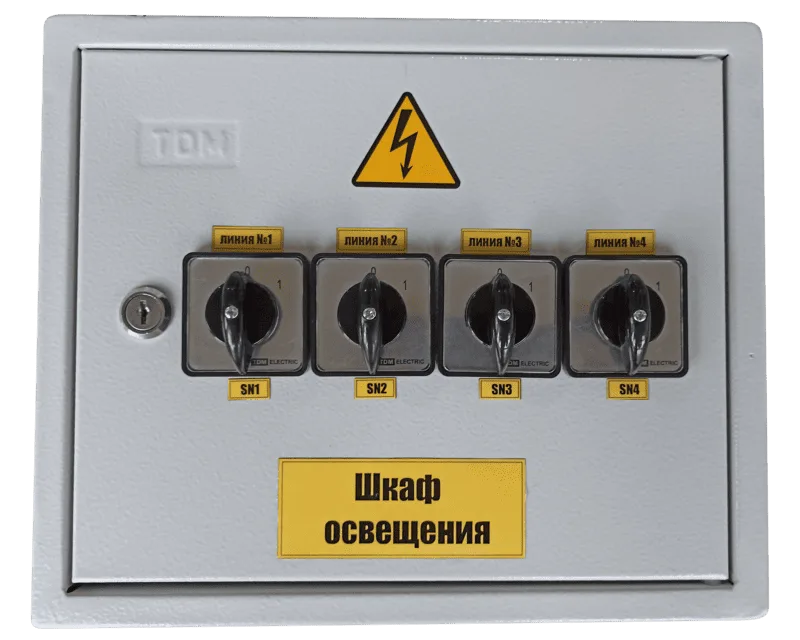

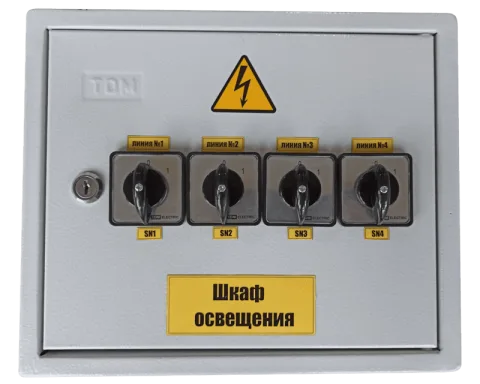

Щиток осветительный ОЩВ представляет собой электротехническое устройство, предназначенное для распределения электроэнергии и управления осветительными сетями в условиях повышенной влажности. Он используется в системах электроснабжения на стороне низкого напряжения и обеспечивает питание групп осветительных приборов.
В отличие от базового исполнения, щитка осветительного ОЩ, модификация ОЩВ оснащается корпусом с повышенной степенью защиты от воздействия влаги.
Назначение и функции
Основной задачей ОЩВ является распределение электроэнергии между группами осветительных нагрузок и защита линий от перегрузок и коротких замыканий. Щиток обеспечивает возможность независимого отключения отдельных групп освещения.
Повышенная степень защиты корпуса делает ОЩВ пригодным для эксплуатации в помещениях с конденсатом, водяными парами и прямым попаданием брызг.
Конструктивные особенности
ОЩВ выполняется в металлическом корпусе с повышенной степенью защиты по сравнению со стандартным исполнением. Конструкция обеспечивает герметичность соединений и надежную защиту внутреннего оборудования от проникновения влаги.
Исполнение щитка предусматривает настенный монтаж и удобный доступ к элементам для обслуживания.
Состав оборудования
В состав осветительного щитка ОЩВ входят основные элементы:
- вводной автоматический выключатель
- групповые автоматические выключатели
- нулевая шина и шина заземления
- соединительные элементы и шины
Количество отходящих линий составляет 3, 6, 9 или 12 групп в зависимости от исполнения.
Технические характеристики
Щитки осветительные ОЩВ рассчитаны на номинальное напряжение 380/230 В и применяются в сетях переменного тока частотой 50 Гц. Номинальный ток групповых автоматических выключателей составляет 16, 20 или 25 А в зависимости от исполнения.
Параметры щитка подбираются исходя из суммарной нагрузки осветительных групп и условий эксплуатации объекта.
Область применения
Осветительные щитки ОЩВ применяются в производственных цехах, подвальных и технических помещениях, банях, прачечных, автомойках и других объектах с повышенной влажностью воздуха.
Для помещений с особо жесткими условиями эксплуатации, где требуется универсальное исполнение, применяются щитки осветительные ОЩВУ. Актуальные модели представлены в каталоге щитков осветительных ОЩ, ОЩВ и ОЩВУ.
