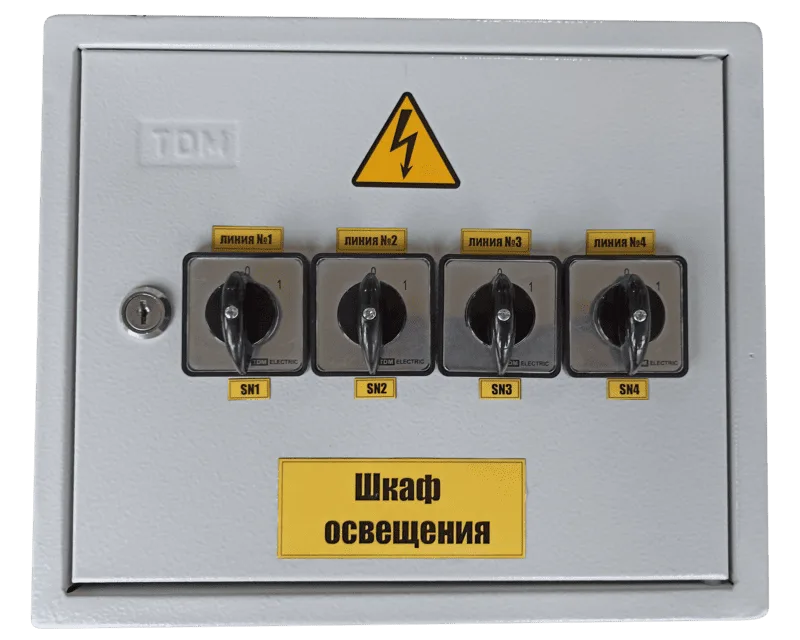

Щиток осветительный ОЩВУ представляет собой электротехническое устройство, предназначенное для распределения электроэнергии и управления осветительными сетями в условиях, требующих повышенной защиты оборудования. Сочетает функциональность осветительного щитка с конструктивными решениями, обеспечивающими надежную работу в сложных условиях эксплуатации.
ОЩВУ является наиболее универсальным исполнением в линейке осветительных щитков и применяется там, где базовые варианты не обеспечивают необходимого уровня защиты.
Назначение и функции
Основной задачей ОЩВУ является распределение электроэнергии между группами осветительных нагрузок, защита линий от перегрузок и коротких замыканий, а также обеспечение безопасной эксплуатации осветительных сетей в условиях воздействия влаги и агрессивной среды.
Щиток обеспечивает независимое управление каждой группой освещения и возможность оперативного отключения отдельных линий.
Отличия от других исполнений
В линейке осветительных щитков ОЩВУ занимает позицию с наиболее высокой степенью защиты. В отличие от щитков серии ОЩВ, рассчитанных преимущественно на влажные помещения, исполнение ОЩВУ предусматривает более широкий диапазон условий применения, включая объекты с механическими воздействиями и повышенной запыленностью.
Такое исполнение делает щиток пригодным для использования как внутри помещений, так и в полузакрытых пространствах.
Конструктивные особенности
ОЩВУ выполняется в усиленном металлическом корпусе с высокой степенью защиты от проникновения влаги и пыли. Конструкция обеспечивает надежную герметизацию вводов и защиту внутренних элементов от внешних воздействий.
Исполнение предусматривает настенный монтаж и сохраняет удобный доступ к оборудованию для технического обслуживания.
Состав оборудования
В состав щитка ОЩВУ входят основные элементы:
- вводной автоматический выключатель
- групповые автоматические выключатели
- нулевая шина и шина заземления
- соединительные элементы и шины
Количество отходящих линий составляет 3, 6, 9 или 12 групп в зависимости от исполнения.
Технические характеристики
Щитки ОЩВУ рассчитаны на напряжение 380/220 В и применяются в сетях переменного тока частотой 50 Гц. Номинальный ток групповых автоматических выключателей составляет 16, 20 или 25 А.
Выбор исполнения и конфигурации осуществляется исходя из условий размещения и суммарной нагрузки осветительных групп объекта.
Область применения
Щитки осветительные ОЩВУ применяются на производственных предприятиях, в технических и подвальных помещениях, на открытых площадках под навесами, складах и объектах с повышенными требованиями к защите электрооборудования.
Питание на щиток подается от главного распределительного щита ГРЩ или распределительного шкафа объекта. Актуальные модели представлены в каталоге щитков осветительных ОЩ, ОЩВ и ОЩВУ.
