Такие камеры устанавливают в закрытых распределительных устройствах (ЗРУ) на подстанциях, промышленных предприятиях, объектах городской и транспортной инфраструктуры, в составе КТП, а также на других объектах, на которых требуется надежное электроснабжение.
Проще говоря, КСО — это металлическая ячейка с коммутационными аппаратами, защитой, приборами учета и управления, через которую электроэнергия поступает к трансформатору, линии или другому потребителю.
Назначение камеры КСО:
- Прием и распределение электроэнергии;
- Оперативные переключения в сети;
- Защита линий и оборудования от перегрузок и коротких замыканий;
- Учет электроэнергии;
- Безопасное обслуживание и ремонт.
Камеры КСО обеспечивают устойчивую работу сети среднего напряжения без необходимости применять сложные распределительные устройства.
Чем КСО отличается от КРУ
Они отличаются конструкцией.
КРУ — это комплектное распределительное устройство с выкатными элементами. Выключатель установлен на тележке, которую можно выкатить для обслуживания. Такое решение удобно, но обычно стоит дороже.
КСО — это стационарная конструкция. Аппараты закреплены внутри корпуса, а доступ к органам управления и обслуживанию предусмотрен с одной стороны. За счет этого КСО обычно компактнее, проще и экономичнее.
Для большинства объектов с умеренной нагрузкой и стандартными требованиями к эксплуатации КСО становится лучшим вариантом по соотношению цены, надежности и удобства сервиса.

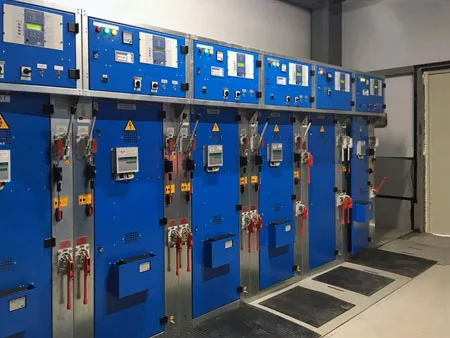

Устройство камеры КСО
Типовая камера КСО представляет собой металлический корпус, разделенный на функциональные зоны. В зависимости от схемы и назначения в состав камеры входят
- Отсек сборных шин — объединяет несколько камер в одну секцию;
- Отсек коммутационного аппарата — здесь размещаются выключатель нагрузки, вакуумный выключатель или разъединитель;
- Отсек кабельного ввода/вывода — для подключения силовых кабелей;
- Отсек релейной защиты и управления — с реле, приборами учета, сигнализацией и органами управления;
- Трансформаторы тока и напряжения — для измерения параметров сети, учета и работы защиты;
- Заземляющий нож и система блокировок — для безопасного обслуживания.
Благодаря одностороннему доступу, все операции выполняются с фасадной стороны. Это дает возможность устанавливать камеры вплотную к стене и рационально использовать пространство электрощитовой.
Принцип работы КСО
Принцип работы камеры КСО основан на приеме энергии от питающей линии или трансформатора и дальнейшем распределении по отходящим направлениям.
Сначала напряжение поступает на сборные шины, которые объединяют несколько камер в общую секцию. Затем через коммутационный аппарат электроэнергия передается на конкретного потребителя — кабельную линию, трансформатор, электродвигатель или другое оборудование.
Параллельно трансформаторы тока и напряжения передают данные на приборы учета и устройства релейной защиты и автоматики. При аварии, например, при коротком замыкании или перегрузке, защита подает команду для отключения выключателя. Поврежденный участок изолируется, а остальная часть системы продолжает работать в штатном режиме.
Перед выполнением ремонтных работ цепь отключают, после чего используют заземляющий нож для снятия остаточного заряда и безопасного доступа к токоведущим частям.
Типы камер КСО по функциональному назначению
Вводные. Принимают питание от трансформатора или питающей линии и подают его на сборные шины секции.
Секционные. Соединяют две секции шин, позволяя при необходимости переключить нагрузку с одной секции на другую. Обязательны в схемах с двумя источниками питания.
Отходящих линий. Это самый распространенный тип. Подают питание на конкретного потребителя.
Трансформаторов тока и напряжения. Предназначены для подключения измерительных трансформаторов, необходимых для учета электроэнергии и работы релейной защиты.
Трансформаторов собственных нужд. Они питают цепи управления, освещение подстанции, зарядные устройства аккумуляторов.
Где применяются камеры КСО:
- На промышленных предприятиях (заводы, фабрики, добывающие комплексы);
- На объектах жилищного и гражданского строительства (жилые кварталы, торговые центры, больницы);
- В коммунальной инфраструктуре (насосные станции, очистные сооружения);
- В транспортной инфраструктуре (депо, тяговые подстанции);
- На объектах энергетики (малые электростанции, распределительные подстанции сетевых компаний);
- В центрах обработки данных.
Во всех случаях камеры КСО обеспечивают надежную коммутацию и защиту в цепях среднего напряжения.
На что обратить внимание при выборе камеры КСО:
- Номинальное напряжение — 6 или 10 кВ. Определяется напряжением питающей сети;
- Номинальный ток шин и присоединений — зависит от расчетной нагрузки. Стандартные значения: 630, 1000, 1600 А;
- Ток термической стойкости (ток КЗ) — показывает, какой ток камера выдерживает без разрушения при коротком замыкании. Типовые значения: 12,5, 16, 20 кА в течение 1-3 секунд;
- Тип коммутационного аппарата — выключатель нагрузки (для линий с нечастыми коммутациями), вакуумный выключатель (для линий с частыми оперативными переключениями или высокими токами КЗ);
- Состав дополнительного оборудования — трансформаторы тока, трансформаторы напряжения, счетчики, реле защиты, указатели короткого замыкания;
- Степень защиты — IP31 достаточна для сухих отапливаемых помещений, IP54 и выше — для объектов с повышенной влажностью.
Также имеет значение серия оборудования. Обычно применяются КСО-203, КСО-298, КСО-366, КСО-386, КСО-393. Выбор конкретной серии зависит от схемы объекта, токов КЗ, требований к компоновке и установленному оборудованию.
Камера КСО — это надежное и практичное решение для распределения электроэнергии в сетях 6-10 кВ. Она обеспечивает коммутацию, защиту, учет и безопасную эксплуатацию оборудования, а благодаря одностороннему обслуживанию остается удобной для размещения даже в ограниченном пространстве.
