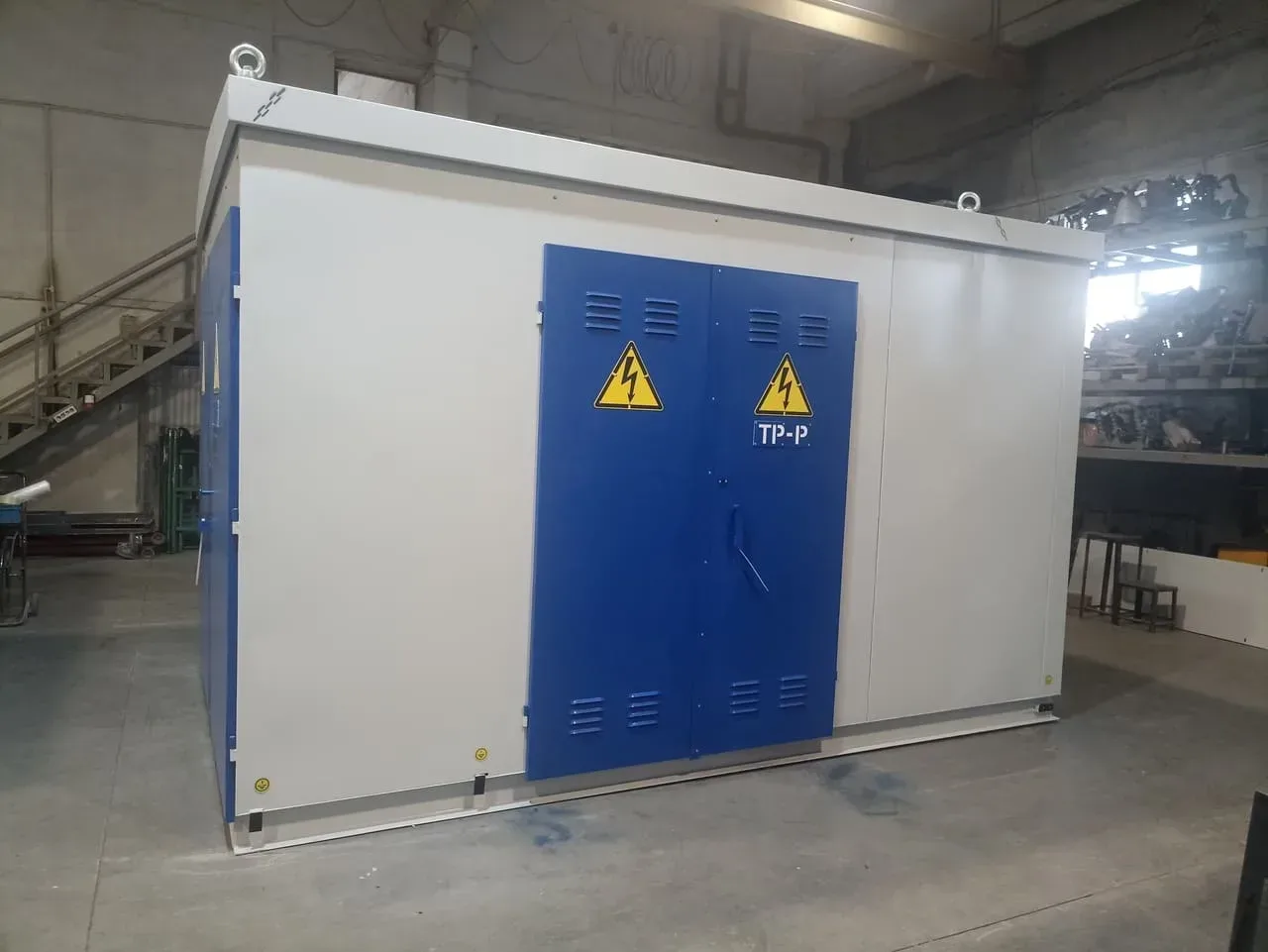

От правильного выбора КТП зависят надежность питания, безопасность эксплуатации, возможность подключения новых потребителей и затраты на электроэнергию. Главный параметр при подборе — мощность трансформатора, рассчитывать которую стоит не на глаз, а по нагрузке объекта.
Разберем пошагово, как выбрать КТП по мощности и на какие параметры обратить внимание, чтобы оборудование работало стабильно и без перегрузок.
Шаг 1. Определите суммарную установленную мощность
Сначала составляют список всех потребителей электроэнергии на объекте. Обычно в него входят:
- Освещение;
- Станки, насосы, компрессоры и другое силовое оборудование;
- Вентиляция, кондиционирование, отопление;
- Офисные и бытовые электроприборы;
- Резервные и перспективные линии.
Для каждого потребителя берут номинальную мощность из проекта, паспорта или технической документации. После этого мощности суммируют. Полученное значение — установленная мощность.
Важно понимать, что установленная мощность почти всегда выше фактической, потому что оборудование редко работает одновременно и с полной загрузкой.
КТП подбирают для производственных площадок, складов, строительных, инфраструктурных объектов, жилых комплексов и сельхозпредприятий. У GGRN Electro есть решения для разных схем электроснабжения: от стандартных КТП до двухтрансформаторных 2КТП.
Шаг 2. Рассчитайте расчетную нагрузку с учетом коэффициента спроса
Чтобы перейти от установленной мощности к реальной, используют коэффициент спроса. Он показывает, какая часть подключенного оборудования действительно будет работать одновременно.
Формула: Pр = Pуст × Kс, где Рр — расчетная активная мощность, кВт, Pуст — установленная мощность, кВт, Кс — коэффициент спроса.
Ориентировочные значения Кс по типам объектов
|
Тип объекта |
Кс |
|
Жилые дома (многоквартирные) |
0,4-0,6 |
|
Административные здания |
0,5-0,7 |
|
Производственные предприятия |
0,6-0,85 |
|
Насосные и компрессорные станции |
0,7-0,9 |
|
Сельскохозяйственные объекты |
0,4-0,7 |
Точное значение зависит от характера потребления и определяется по проекту, отраслевым нормам или опыту эксплуатации аналогичных объектов.
Шаг 3. Учтите коэффициент мощности cos φ
При выборе КТП ориентируются не только на активную мощность, но и на полную мощность, выраженную в кВА. Это на объектах с двигателями, насосами, станками, сварочным оборудованием и другими потребителями с реактивной составляющей.
Формула: S = Pр / cos φ, где S — полная мощность, кВА, Pр — расчетная активная мощность, кВт, cos φ — коэффициент мощности.
Чем ниже cos φ, тем выше требуемая мощность трансформатора. Для промышленных объектов со значительной долей электродвигателей этот параметр особенно важен.
Если коэффициент мощности низкий, имеет смысл предусмотреть компенсацию реактивной мощности. Это позволит снизить нагрузку на трансформатор, уменьшить потери в сети и повысить энергоэффективность объекта.
Шаг 4. Добавьте запас по мощности
Подбирать КТП «впритык» к расчетной нагрузке нельзя. Необходимо учесть:
- Пусковые токи электродвигателей;
- Сезонные пики нагрузки;
- Возможное расширение объекта;
- Подключение нового оборудования в будущем.
Обычно к расчетной мощности добавляют запас 15-25%. Кроме того, трансформатору нежелательно длительно работать на пределе. Оптимальный режим эксплуатации достигается при загрузке оборудования в нормальном режиме в диапазоне 70-80% от номинала. Это снижает риск перегрева, продлевает срок службы оборудования и повышает стабильность работы подстанции.
Шаг 5. Выберите ближайшую большую мощность из стандартного ряда
После расчета полной мощности с учетом запаса выбирают трансформатор из стандартного ряда. На практике часто применяются КТП мощностью 25, 40, 63, 100, 160, 250, 400, 630, 1000, 1600, 2500 кВА.
Если расчет дал промежуточное значение, выбирают ближайшую бóльшую мощность.
Пример расчета. Допустим, установленная мощность объекта — 650 кВт, коэффициент спроса — 0,75, коэффициент мощности cos φ — 0,8, коэффициент запаса на перспективу — 1,2.
Сначала определяем расчетную активную мощность: Pр = 650 × 0,75 = 487,5 кВт
Затем полную мощность: S = 487,5 / 0,8 = 609 кВА
С учетом запаса: Sтр = 609 × 1,2 = 730,8 кВА
В этом случае рационально выбирать КТП с трансформатором 1000 кВА, так как он обеспечит рабочий запас и нормальную загрузку оборудования.
Когда нужна двухтрансформаторная КТП
Для части объектов достаточно однотрансформаторной подстанции. Но если объект относится к I категории надежности электроснабжения, требуется резервирование.
В таких случаях применяют двухтрансформаторные КТП (2КТП). Они используются на объектах, в которых недопустим длительный перерыв питания, например, на производстве непрерывного цикла, инфраструктурных объектах, в котельных, на объектах жизнеобеспечения и других ответственных площадках.
Для объектов II и III категории чаще применяют однотрансформаторные решения, если допустим перерыв на время ремонта или переключения.
Какой тип КТП выбрать под объект?
Помимо мощности, важно определиться с конструкцией подстанции:
- КТП тупикового типа (КТП-Т) — питание поступает по одной линии. Подходит для большинства промышленных и гражданских объектов;
- КТП проходного типа (КТП-П) — кабельные линии проходят транзитом через подстанцию. Используется при петлевом электроснабжении нескольких потребителей;
- Столбовые (КТП-С) и мачтовые (КТП-М) монтируются на опорах ВЛ. Оптимальны для электроснабжения сельских объектов, насосных станций, небольших промышленных потребителей до 250 кВА;
- 2КТП — двухтрансформаторное исполнение для объектов с повышенными требованиями к надежности.
Также важно заранее определить тип ввода (кабельный или воздушный), условия эксплуатации и климатическое исполнение, состав РУВН и РУНН и необходимость установки КСО, ПКУ, ГРЩ, АВР и другого сопутствующего оборудования.
Например, ПКУ позволяет организовать коммерческий учет электроэнергии на границе балансовой принадлежности, а камеры КСО применяются в распределительных устройствах среднего напряжения. Для многих объектов это неотъемлемая часть решения по электроснабжению.
Частые ошибки при подборе КТП:
- Расчет по установленной мощности без коэффициента спроса;
- Игнорирование cos φ и реактивной нагрузки;
- Выбор трансформатора без запаса на развитие;
- Подбор только по цене, без учета категории надежности;
- Отсутствие учета пусковых токов;
- Завышение мощности без необходимости, что ведет к лишним затратам и высоким холостым потерям.
Выбор КТП по мощности — важный индивидуальный расчет, при котором нужно учитывать характер нагрузки, коэффициент спроса, cos φ, запас на развитие, категорию надежности и условия эксплуатации.
Компания GGRN Electro производит КТП мощностью от 25 до 2500 кВА в различных конструктивных исполнениях — тупиковые, проходные, столбовые, мачтовые и двухтрансформаторные. Каждая подстанция изготавливается под технические условия заказчика с учетом требований к объекту. Оставьте заявку для расчета и подбора оборудования.
