Кабельная линия электроснабжения представляет собой участок электрической сети, предназначенный для передачи электроэнергии между источником питания, распределительным оборудованием и потребителями. Она может включать один или несколько кабелей, соединительные и концевые муфты, элементы крепления, защиты и маркировки.
Кабельные линии применяются в системах внутреннего и наружного электроснабжения, на промышленных предприятиях, коммерческих объектах, трансформаторных подстанциях и инженерной инфраструктуре. Их параметры выбираются с учетом расчетной нагрузки, класса напряжения, способа прокладки и условий эксплуатации.
Назначение и функции
Основная задача кабельной линии заключается в передаче электроэнергии от одного элемента системы электроснабжения к другому. Кабель может соединять питающую сеть с подстанцией, трансформаторную подстанцию с распределительным устройством или щит с отдельными группами потребителей.
В составе объектов электроснабжения кабельные линии часто связывают комплектные трансформаторные подстанции КТП с распределительным оборудованием, инженерными системами и производственными нагрузками. От правильного выбора и монтажа кабеля зависит надежность работы всей сети.
Устройство и состав
Состав кабельной линии зависит от ее назначения, класса напряжения и условий прокладки. В типовом исполнении она может включать следующие элементы:
- силовой кабель нужного сечения и конструкции
- концевые и соединительные муфты
- кабельные наконечники и элементы подключения
- лотки, короба, трубы или другие элементы трассы
- крепежные и защитные элементы
- маркировку, заземление и средства механической защиты
Каждый элемент подбирается с учетом условий эксплуатации, допустимой токовой нагрузки, требований к изоляции и способа подключения оборудования.
Способы прокладки

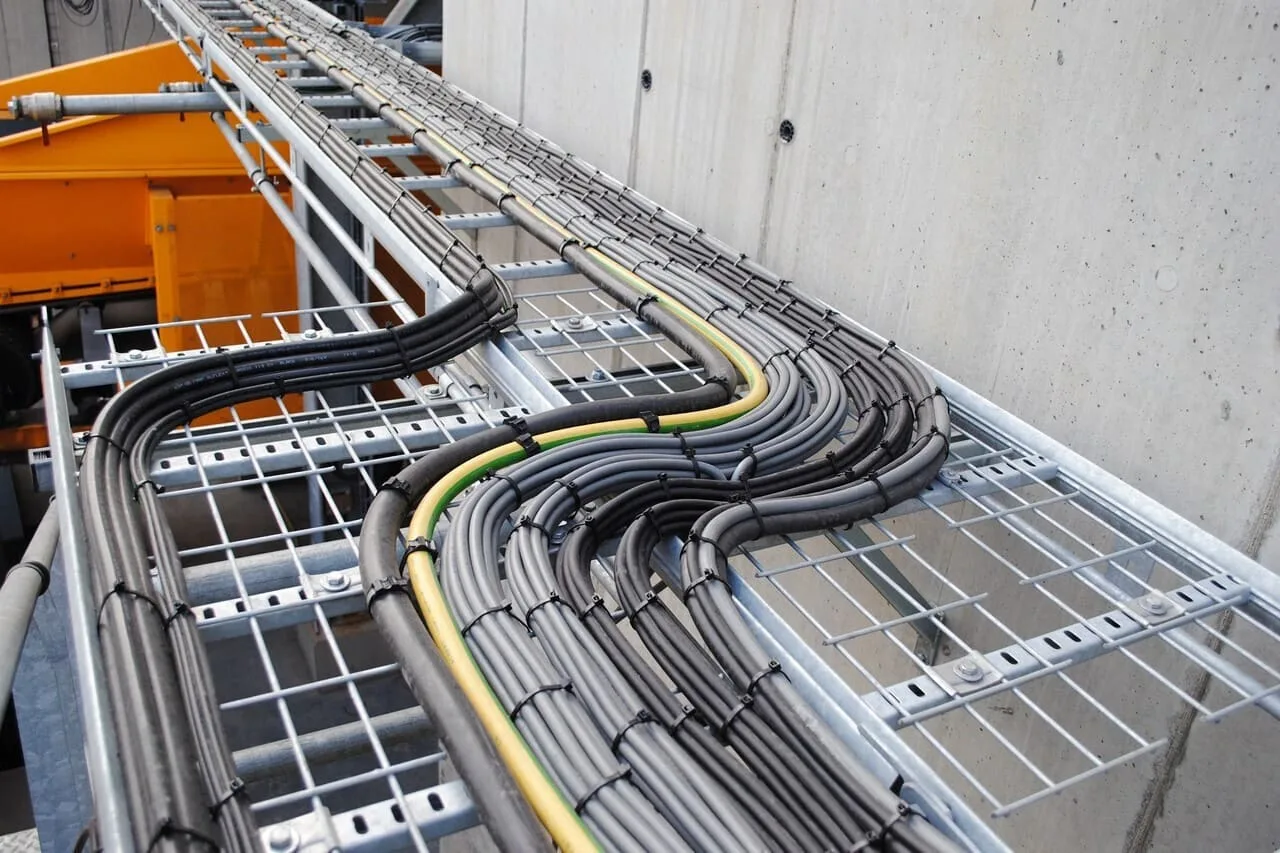

Кабельные линии могут прокладываться в земле, кабельных каналах, лотках, коробах, трубах, по эстакадам, внутри зданий или по специальным трассам. Выбор способа прокладки зависит от типа объекта, условий окружающей среды, требований к защите кабеля и доступности для обслуживания.
При прокладке учитываются допустимые радиусы изгиба, защита от механических повреждений, температурные условия, пересечения с другими коммуникациями и требования к пожарной безопасности. На сложных объектах кабельные трассы проектируются с учетом возможности дальнейшего расширения сети.
Технические характеристики
К основным характеристикам кабельной линии относятся класс напряжения, марка кабеля, сечение жил, материал проводников, тип изоляции, допустимая токовая нагрузка, длина трассы, способ прокладки и условия окружающей среды.
Также учитываются потери напряжения, токи короткого замыкания, требования к защите линии, условия подключения и совместимость с распределительным оборудованием. При подключении к вводно-распределительным устройствам ВРУ важно обеспечить корректный выбор сечения, надежность контактных соединений и удобство обслуживания кабельных вводов.
Область применения
Кабельные линии электроснабжения применяются на промышленных предприятиях, строительных площадках, объектах энергетики, складских комплексах, жилых и коммерческих зданиях, инфраструктурных объектах и территориях с разветвленной электрической сетью.
Они используются для питания распределительных устройств, щитов, шкафов управления, освещения, технологического оборудования, инженерных систем и других потребителей. В зависимости от задачи кабельная линия может быть частью основной, резервной или временной схемы электроснабжения.
Особенности выбора и эксплуатации
При выборе кабельной линии учитываются расчетная нагрузка, длина трассы, условия прокладки, допустимое падение напряжения, требования к механической защите, пожарной безопасности и надежности электроснабжения. Важное значение имеет правильный подбор кабеля по сечению и условиям эксплуатации.
В процессе эксплуатации контролируются состояние изоляции, муфт, контактных соединений, маркировки, защитных элементов и мест ввода кабеля в оборудование. Работы по прокладке, подключению и проверке кабельных линий входят в направление электромонтажные работы.
