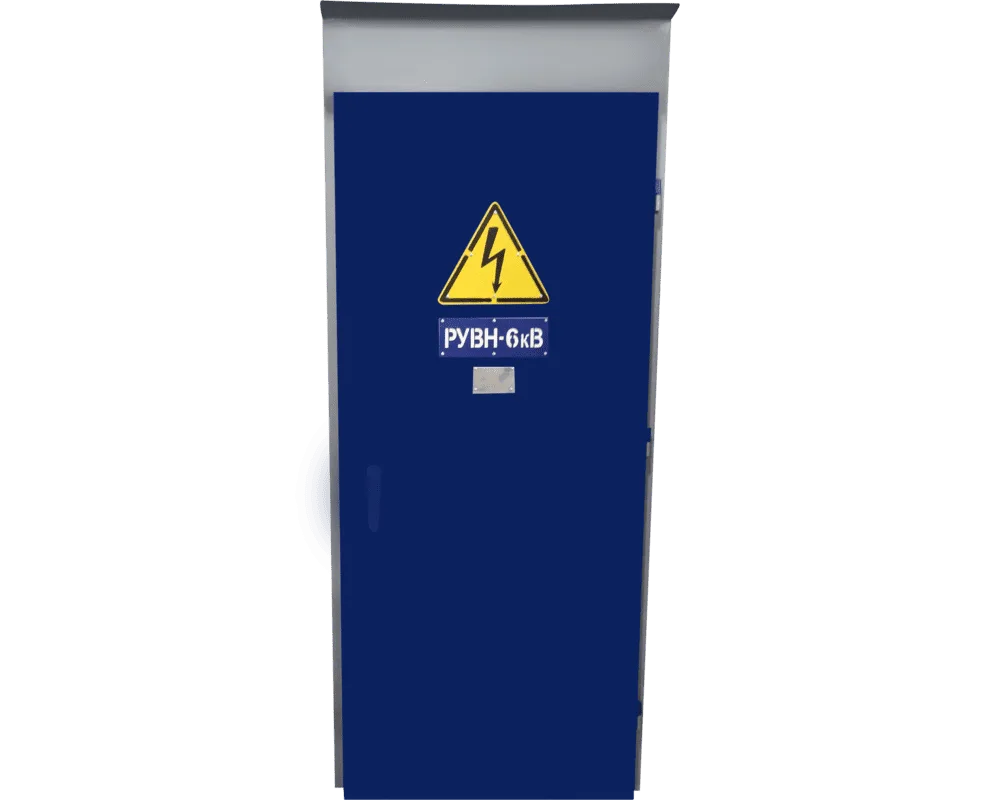

Распределительное устройство 6–10 кВ представляет собой электротехнический комплекс, предназначенный для приема, распределения и коммутации электроэнергии в сетях среднего напряжения. Оно обеспечивает подключение питающих и отходящих линий, защиту оборудования и управление режимами работы электрической сети.
Такие устройства применяются на трансформаторных подстанциях, промышленных предприятиях, объектах энергетики и инфраструктуры. Их конструкция и состав зависят от схемы электроснабжения, количества присоединений, условий установки и требований к надежности.
Назначение и функции
Основная задача распределительного устройства 6–10 кВ заключается в безопасном приеме электроэнергии от питающей сети и ее дальнейшем распределении между линиями, трансформаторами или другими потребителями среднего напряжения. Оборудование позволяет выполнять коммутацию цепей, отключать поврежденные участки и обеспечивать защиту элементов сети.
В составе распределительного устройства могут применяться выключатели, разъединители, трансформаторы тока и напряжения, релейная защита, измерительные приборы и аппараты управления. Такие решения часто используются совместно с камерами сборными одностороннего обслуживания КСО и другими устройствами среднего напряжения.
Устройство и состав
Состав распределительного устройства определяется его назначением, схемой присоединений и требованиями проекта. В типовом исполнении оно может включать следующие элементы:
- шкафы или камеры среднего напряжения
- коммутационные аппараты
- измерительные трансформаторы тока и напряжения
- устройства релейной защиты и автоматики
- сборные шины и кабельные присоединения
- элементы сигнализации, блокировки и управления
Все элементы объединяются в единую схему, которая обеспечивает прием, распределение и контроль электроэнергии в пределах заданного класса напряжения.
Конструктивные особенности
Распределительные устройства 6–10 кВ могут выполняться в разных конструктивных вариантах. В зависимости от задач объекта применяются камеры, шкафы внутренней установки, комплектные распределительные устройства и наружные исполнения.
Для объектов с повышенными требованиями к компактности, безопасности и удобству обслуживания применяются решения, близкие по назначению к комплектным распределительным устройствам КРУ. Выбор конструкции зависит от условий размещения, схемы сети, количества присоединений и требований к эксплуатации.
Технические характеристики
К основным характеристикам распределительных устройств 6–10 кВ относятся номинальное напряжение, номинальный ток, ток термической и электродинамической стойкости, тип коммутационного аппарата, количество присоединений, степень защиты оболочки и климатическое исполнение.
Также учитываются схема главных цепей, тип изоляции, способ обслуживания, наличие блокировок, состав релейной защиты и условия подключения кабельных или шинных линий. Эти параметры определяют надежность работы устройства и его соответствие конкретной системе электроснабжения.
Область применения
Распределительные устройства 6–10 кВ применяются на трансформаторных подстанциях, распределительных пунктах, промышленных предприятиях, объектах энергетики, коммерческих и инфраструктурных объектах. Они используются для питания трансформаторов, секционирования линий, подключения отходящих фидеров и управления участками сети.
На объектах среднего напряжения такие устройства являются важной частью системы электроснабжения, поскольку обеспечивают коммутацию, защиту и контроль электрических цепей до передачи энергии на низковольтный уровень.
Особенности выбора и эксплуатации
При выборе распределительного устройства 6–10 кВ учитываются параметры питающей сети, расчетная нагрузка, количество присоединений, требования к надежности, условия установки и схема обслуживания. Важное значение имеют тип коммутационных аппаратов, состав защит, удобство доступа и возможность дальнейшего расширения.
Эксплуатация оборудования требует регулярного контроля состояния изоляции, контактных соединений, блокировок, приводов, защитных устройств и кабельных присоединений. Решения для распределения электроэнергии среднего напряжения представлены в разделе комплектные распределительные устройства КРУ и КРУН.
