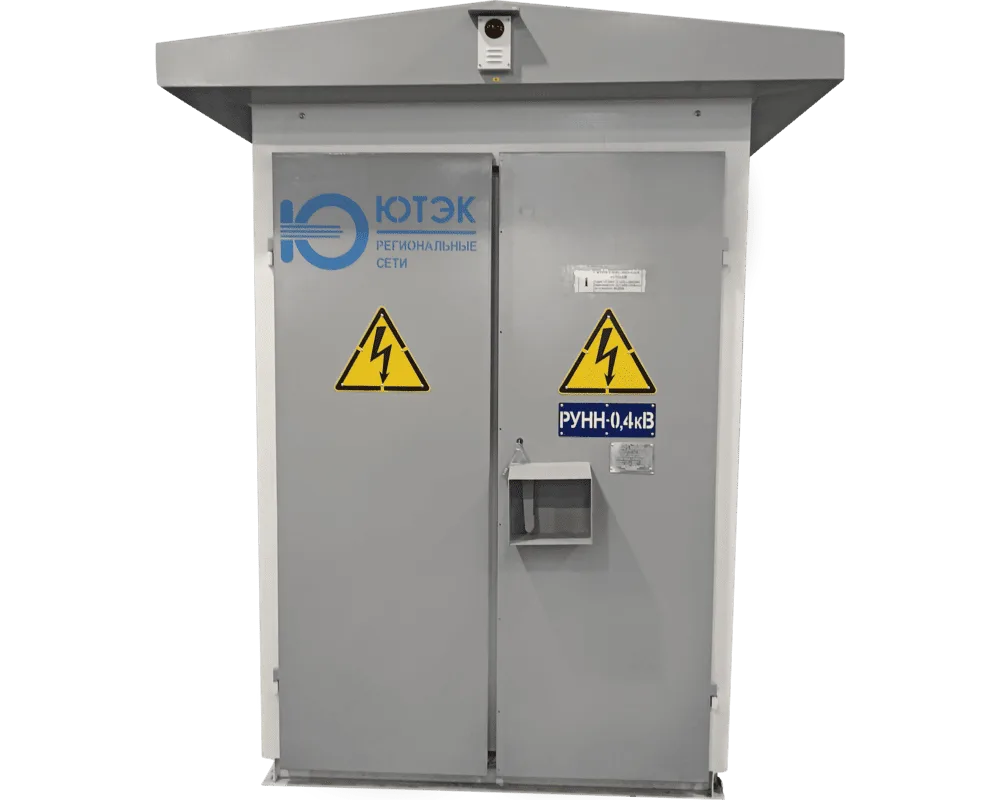

РУНН 0,4 кВ представляет собой распределительное устройство низкого напряжения, предназначенное для приема электроэнергии от силового трансформатора и ее дальнейшего распределения между отходящими линиями. Оно работает на стороне 0,4 кВ и является одним из основных элементов трансформаторной подстанции.
В составе подстанции РУНН обеспечивает подключение потребителей, защиту линий от перегрузок и коротких замыканий, а также управление отдельными участками низковольтной сети. Конструкция устройства подбирается с учетом мощности трансформатора, количества отходящих линий и характера нагрузки.
Назначение и функции
Основная задача РУНН 0,4 кВ заключается в распределении электроэнергии после ее преобразования силовым трансформатором. Электроэнергия поступает на низковольтное распределительное устройство, после чего направляется к потребителям, инженерным системам, освещению, технологическому оборудованию и другим нагрузкам.
В составе комплектной трансформаторной подстанции КТП РУНН работает вместе с высоковольтной частью и трансформатором, формируя законченную схему приема, преобразования и распределения электроэнергии.
Устройство и состав
Состав РУНН зависит от схемы электроснабжения, мощности подстанции и требований к защите отходящих линий. В типовом исполнении устройство может включать следующие элементы:
- вводной коммутационный аппарат
- сборные шины низкого напряжения
- автоматические выключатели отходящих линий
- измерительные приборы и трансформаторы тока
- аппараты защиты, сигнализации и управления
- кабельные присоединения и заземляющие элементы
Компоновка оборудования должна обеспечивать удобное подключение линий, доступ к аппаратам защиты и безопасное обслуживание устройства в процессе эксплуатации.
Конструктивные особенности
РУНН 0,4 кВ обычно выполняется в виде шкафа, панели или секции, размещенной внутри подстанции. Конструкция зависит от типа КТП, количества присоединений, способа ввода и вывода кабелей, а также требований к обслуживанию.
По назначению низковольтная часть РУНН близка к другим устройствам распределения электроэнергии, включая вводно-распределительные устройства ВРУ. При этом РУНН рассматривается именно как часть трансформаторной подстанции, связанная с работой силового трансформатора и распределением нагрузки после него.
Технические характеристики
К основным характеристикам РУНН относятся номинальное напряжение 0,4 кВ, номинальный ток, количество отходящих линий, тип вводного аппарата, параметры шинной системы, токи короткого замыкания, степень защиты оболочки и климатическое исполнение.
Также учитываются схема подключения, наличие секционирования, состав измерительных приборов, требования к учету электроэнергии, тип защитных аппаратов и условия подключения кабельных линий. Эти параметры определяют надежность низковольтной части подстанции и ее соответствие нагрузке объекта.
Область применения
РУНН 0,4 кВ применяется в трансформаторных подстанциях промышленных предприятий, производственных площадок, коммерческих объектов, жилых комплексов, инфраструктурных объектов и сельскохозяйственных потребителей. Оно используется там, где требуется распределить электроэнергию низкого напряжения после трансформатора.
Такие устройства могут применяться в тупиковых, проходных, мачтовых, столбовых и двухтрансформаторных подстанциях. Конкретное исполнение зависит от схемы питания, мощности оборудования и требований к надежности электроснабжения.
Особенности выбора и эксплуатации
При выборе РУНН учитываются мощность трансформатора, расчетная нагрузка, количество отходящих линий, требования к защите, условия размещения и перспективы расширения сети. Важно, чтобы параметры устройства соответствовали токовым нагрузкам и схеме электроснабжения объекта.
В процессе эксплуатации контролируются состояние контактных соединений, шин, автоматических выключателей, кабельных вводов, заземления и измерительных цепей. Подстанции с низковольтными распределительными устройствами представлены в разделе комплектные трансформаторные подстанции КТП.
